圓型逆流式玻璃鋼冷卻塔簡介

 隨著工業生產的發展和人民生活水平的不斷提高，控制水環境污染，合理開發利用水資源已迫在眉睫。為此，許多單位普遍采用玻璃鋼冷卻塔這種高效節能的理想設備，實行內部用水閉路循環，提高了重復利用率，有效地降低成本費用，同時，使人們對調整周圍環境溫濕度、潔凈度及噪聲影響的愿望轉換成為現實。

玻璃鋼冷卻塔耐腐蝕、強度高、重量輕、體積小、占地少、美觀耐用，并且運輸、安裝和維修都較方便。因而被廣 泛應用于國民經濟各部門，對空調、制冷、空壓站、加熱爐及冷凝工藝等冷卻水循環系統尤為適宜。

圓形逆流式玻璃鋼冷卻塔采用逆流式氣熱交換技術，填料采用優質的改性聚氯 乙波片，以擴散淋水面積；通過旋轉布水方式，實現布水均勻，增強冷卻效果。我公司曾對本系列產品的外形設計作過局部改進，使其更加運行可靠、耐用、裝配方便.

主要用途

（1）DBNL3系列低噪聲型玻璃鋼冷卻塔——適用于水溫降3—8度的空調制冷機組等一般冷卻場合。

（2）CDBNL3 系列超低噪聲型玻璃鋼冷卻塔——適用于對噪聲要求更嚴的賓館、醫院、公用建筑及距居民區較近的場合。

（3）GBNL3 系列中高溫工業型玻璃鋼冷卻塔 ——適用于水溫降10-25度工業用水循環冷卻系統。

型號組成

圓形逆流式玻璃鋼冷卻塔有三大系列：DBNL3、CDBNL3、GBNL3

性能與選擇

1、設計參數：

1）標準工況：進水溫度t1=37℃，出水溫度t2=32℃，設計濕球溫度τ=28℃，即水溫度Δt=5℃，冷幅高t2-τ=5℃

2）中溫工況：進水溫度t1=43℃，出水溫度t2=33℃，設計濕球溫度τ=28℃，即水溫度Δt=10℃冷幅高t2-τ=6℃

3）高溫工況：進水溫度t1=60℃，出水溫度t2=35℃，設計濕球溫度τ=28℃，即水溫度Δt=25℃冷幅高t2-τ=8℃

2、選用時須知水量Q，進水溫度t1，出水溫度t2及設計濕球溫度τ，然后再根據熱力性能曲線確定型號。熱力性能曲線見附表1、附表2。對曲線表以外的工況，可以進行熱力計算，其填料的容積散質系數β×ν如下：

1.2倍名義流量時：β×ν=18600 1.0倍名義流量時：β×ν=17800 0.8倍名義流量時：β×ν=17000

3、運轉重量按下塔體存水一半深計算，如果按裝滿水計算應乘以1.5。

4、本系列冷卻塔用于最冷月平均氣溫不低于-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。本系列冷卻塔用于最冷月平均氣溫不低于-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。

5、循環水渾濁度不大于50毫克/升，短期內不大于100毫克/升，不宜含油污和機械性雜質，必要時采取滅藻及水質穩定措施。

6、適用水溫不超過60℃，如超過可在訂貨時說明，本廠從選材上加以解決。如需阻燃型冷卻塔，請在訂貨時說明，本廠可以滿足要求。

7、布水管按名義流量開孔，如實際流量與名義流量相差±15%以上，用戶訂貨時應予以說明。

8、進水管水壓大約為2-5米水柱，設計時不要壓力過高，否則會產生飄水現象。

9、電機、風機均配套供應，需本廠派員現場安裝或技術指導，另加收費用。

10、當用戶需要在冷卻塔下塔體直接吸水時，需安裝“自動給水管”、“急速給水管”“排污管”“溢流管”，訂貨時需特別提出。

結構特征

（1）塔體：型線合理，氣流平穩，材質優良，色彩鮮艷，表面膠衣樹脂內含有抗紫外線劑，耐老化，強度高，重量輕，耐腐蝕。下塔體按訂貨要求，可配有溢水、排污、自動給水管，可由此處直接吸水，省去冷卻池，上面裝有防噪消聲墊，有效降低了滴水聲。

（2）填料：采用改性聚氯乙烯波片，橫向增加了凸筋，水的再分配能力強，阻力小，熱力性能好，耐高溫70度、低溫-50度，阻燃性好。

（3）旋轉布水器及布水管：裝有不銹鋼球軸承，運轉靈活可靠，水頭低，布水均勻，采用鋁合金或玻璃鋼制成的布水管，管上安裝收水板，克服了飄水現象。

（4）風機：由清華大學工程力學系根據系列冷卻塔參數設計的低噪聲、高效率風機，鋁合金板翼型或玻璃鋼葉片、噪聲小、效率高。

（5）電機：由清華大學電機系在Y型系列安裝尺寸的基礎上，為冷卻塔設計的低噪聲節能電機、密封防水性能好、耐高溫、效率高、噪聲小。

（6）減速裝置：采用了滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。

（7）吸聲設施：超低噪聲型冷卻塔在進風口外增加了帶吸聲材料的屏蔽，并在上下兩部裝有吸聲柵，以達到最大的降噪效果。在上塔體出風口安裝了帶吸聲材料的喇叭口屏蔽及吸聲柵，降低了風機及電機傳出來的噪聲。

（8）進風窗：裝有玻璃鋼百葉片，減少飄水，氣流阻力小，特別適合北方地區及全年都需要使用冷卻塔的單位。

（9）支架：所有風機、填料、進風窗、塔體等處鋼支架為裝配式，鍍鋅或涂漆防腐。緊固件都采用鍍鋅或不銹鋼螺栓。

安裝、調試、使用須知

1、本說明書中的基礎圖及安裝尺寸供安裝時參考。

小型逆流式塔進出水管的方向可在水平位置上任意選定、但不得碰撞基礎。

中間有基礎的，其負荷應為運轉重的25%，其余的75%由外圍長方形基礎平均承擔，如在屋頂安裝應考慮負荷引起的附加壓力。

2、冷卻塔與進出水管的連接處應設支架，防止過多的重量壓在塔壁上。

3、風機葉片在安裝、使用前應作調整，保持角度一致。方法為在靠近葉間150毫米處，對每根葉片的前后兩緣分別作一標志，再由支架下弦分別測每根葉片的前后兩緣的距離，以計算出各葉片這點前后緣的高差，通過數次調整使高差達到一致即為合格。

4、電機接線后要密封接線盒，并注意電流測試值不超過電機載定電流。

5、啟動冷卻塔時一定要先開水泵后開風機，不允許在沒有淋水的情況下使風機運轉，風機可短時低速倒轉消冰。

6、減速機在使用前應注油，可采用50號抗磨齒輪油或機油加以潤滑，初次運轉100-300小時應換新油，以后每運轉3000-5000小時換油一次。油位應適中，油標應便于觀察。

7、冷卻塔運轉時，應有專人管理，經常注意電流、水溫的變化，對電機、減速機、布水器等處應定期檢查。

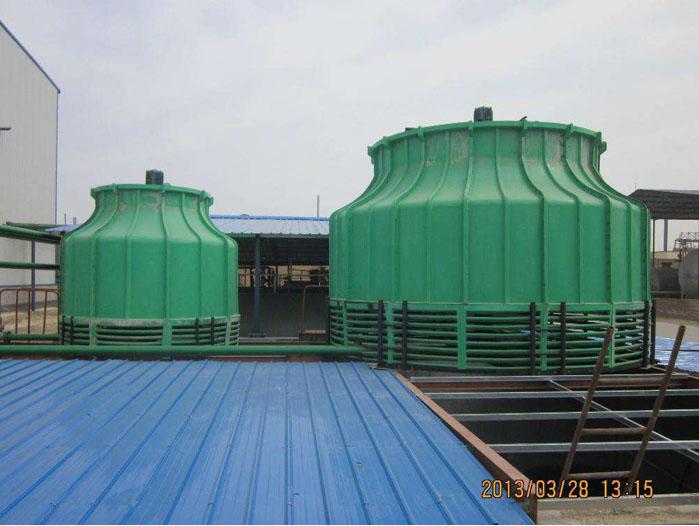

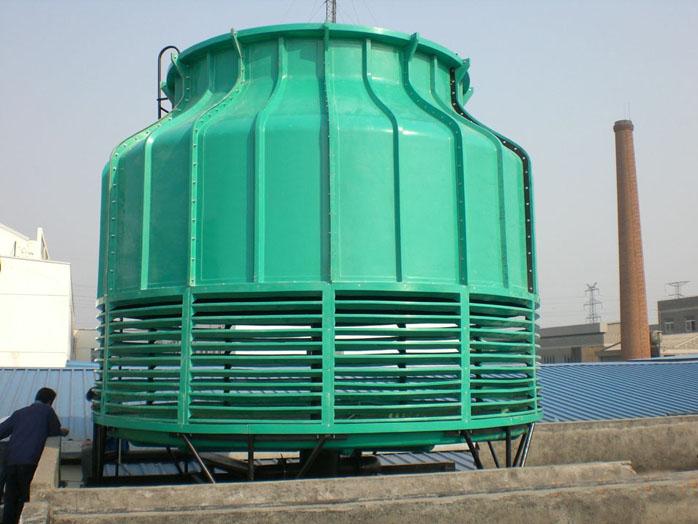

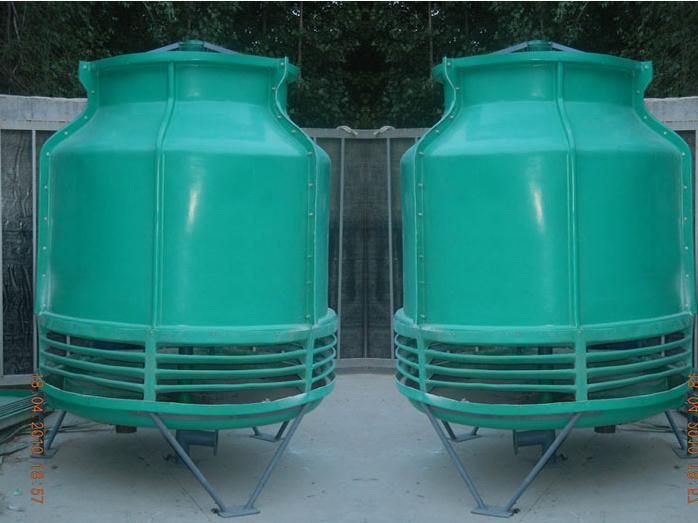

各種型號圓形冷卻塔

低噪聲逆流式冷卻塔

DBNL3-12T、DBNL3-20T、DBNL3-30T、DBNL3-40T、DBNL3-50T、DBNL3-60T、DBNL3-70T、DBNL3-80T、DBNL3-100T、DBNL3-125T、DBNL3-150T、DBNL3-175T、DBNL3-200T、DBNL3-250T、DBNL3-300T、DBNL3-350T、DBNL3-400T、DBNL3-450T、DBNL3-500T、DBNL3-600T、DBNL3-700T、DBNL3-800T、DBNL3-900T、DBNL3-1000T

工業型圓形逆流式冷卻塔

GBNL3-8T、GBNL3-12T、GBNL3-20T、GBNL3-30T、GBNL3-40T、GBNL3-50T、GBNL3-60T、GBNL3-70T、GBNL3-80T、GBNL3-100T、GBNL3-125T、GBNL3-150T、GBNL3-175T、GBNL3-200T、GBNL3-250T、GBNL3-300T、GBNL3-350T、GBNL3-400T、GBNL3-450T、GBNL3-500T、GBNL3-600T、GBNL3-700T、GBNL3-800T
