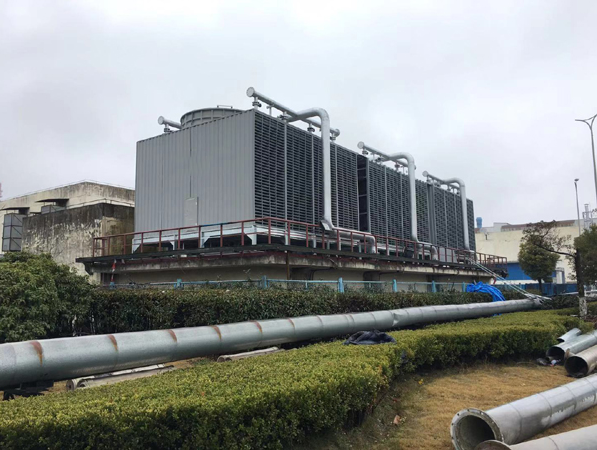

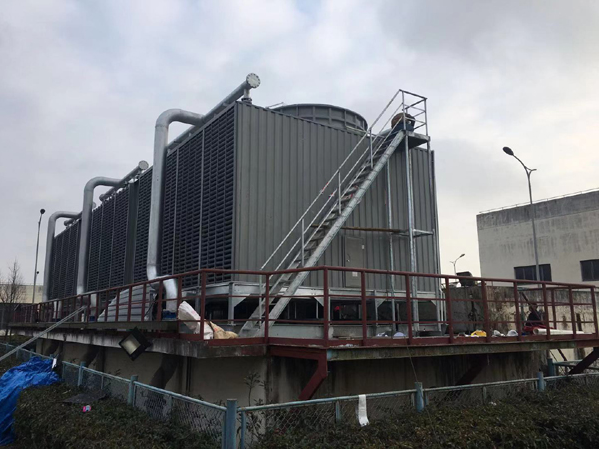

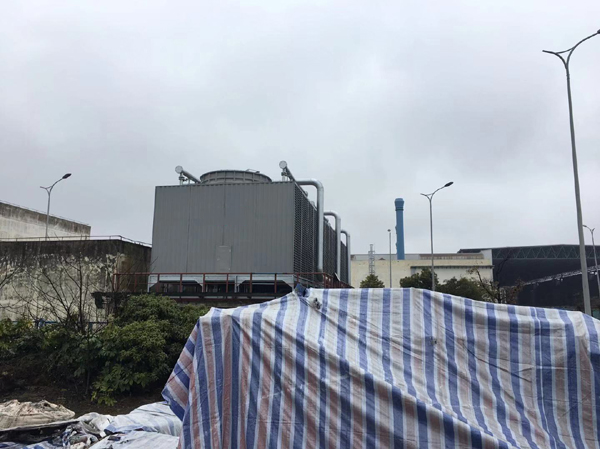

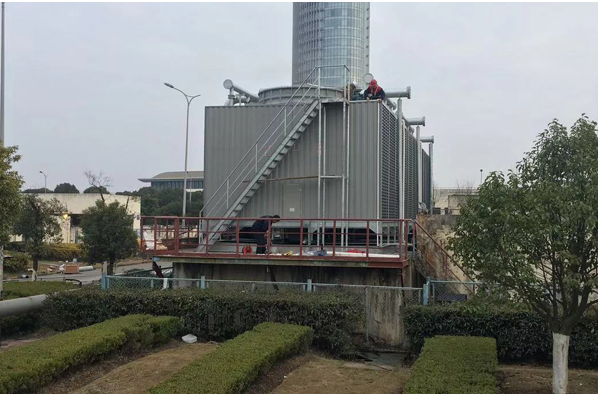

方形橫流式冷卻塔:

采用兩側進風,靠頂部的風機,使空經由塔兩側的填料，與熱水進行介質交換,濕熱空氣再排向塔外。填料采用兩面有凸點的點波片，

通過安裝頭使點波片粘結成整體,以提高剛性,兩面的凸點還可避兔直接滴水,因此提高了水膜形成能力,填料尾部設有收水措施。

(1)面板:玻璃鋼材質,表面光潔美觀,耐腐蝕,防老化。

(2)填料:為改性聚氯乙烯雙向點波片,熱力性能好,氣流阻力小,剛性好,耐熱75°C、耐寒、阻燃。

(3)風機:葉片材質為合金鋁板。風機氣動力合理、風量大、效率高、噪聲低、耐腐蝕等特點。

(4 )電機和減速機:為外協設備。

(5)布水槽:玻璃鋼材質,配水均勻,超低噪聲型有蓋板可蔽光,防雜物飛入,減少濺水聲。

(6)消聲罩:玻璃鋼材質,內粘空腔式阻燃型聚氯Z烯薄膜消聲材料。

(7 )百葉窗:玻璃鋼材質,可防水濺出,并可使進塔流均勻。

(8)水箱:玻璃鋼材質,起集水作用,設有自動補充水設施,可閉路循環直接吸水。

(9)骨架:為折邊型鋼組裝結構,剛性好,重量輕,運輸、安裝方便,熱鍍鋅防腐

主要特點

1、節省空間,結構輕型化

采用專為本系列冷卻塔設計的高效熱交換填料,其換熱面積大幅度提高，與原HBLD系列及原HBLCD系列相比,其占地面積大幅度下降，

由于結構設計的優化及采用鋼結構,運轉重量也大大降低。

2、節省電力

采用通風阻力小的填料和由清華大學專為冷卻塔設計的機翼型玻璃鋼高效風機,從而減小所配用的電機功率,超低噪聲型采用的電機功率

更小，更節省電力,也可根據用戶的要求,配用雙速電機來節電。

3、運轉噪聲極低

采用清華大學專為冷卻塔而設計的FRP材質的機翼低噪聲軸流式風機和專為冷卻塔而設計的低噪聲電機,從而降低了冷卻塔的運轉噪聲。

超低噪聲系列冷卻塔的運轉噪聲更低,全面符合環保要求。若配用雙速電機,在夜間低速運行時,還能使噪聲再下降2- 3dB(A),用戶需要雙

速電機應在訂貨時單獨提出要求。

4、良好的耐腐蝕性

塔體、水槽及面板均采用具有良好耐腐蝕性能的FRP材質,并在膠衣樹脂中加有光穩定劑,具有良好的抗老化性能,經久不變色。塔體鋼

結構件在加工后采用鍍鋅處理,提高冷卻塔的耐腐蝕性能,在正常使用壽命內,不需另外防腐。

5、組合方便

可采用組臺方式來滿足不同工況的要求,用戶也可根據場地情況進行決定組合,并可根據用戶的建筑物特點,調整冷卻塔的外觀。如用戶

場地十分有限。我公司也可針對用戶的特殊要求進行設計,滿足用戶對熱力性能及噪聲的要求。

6、維護方便

本系列冷卻塔為組合式設計,相鄰冷卻塔空氣室相互隔開,可在冷卻塔正常運轉的前提下,進行維護檢修,清洗填料、積水管和水箱的工

作更加方便。

應用范圍

廣泛用于石油、化工、冶金、電力等企業大量的循環系統中。適用于我國北方嚴寒地區,有效地解決了冬季百葉窗冰凍問題。它采用了變

扭矩變極電機，使之在熱力性能、耗電、塔體穩定性及噪聲方面,居國內外領先水平。
